技术原理与优势分析

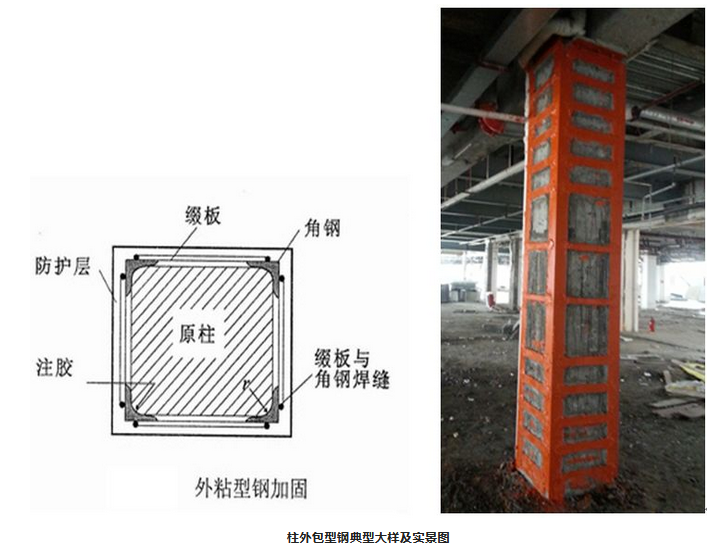

　　柱包钢加固工法通过在混凝土柱外围包裹钢板，利用结构胶或灌浆料形成组合受力体系，显著提升柱体轴向承载力、抗弯性能及抗震能力。其力学本质是构建钢管混凝土式组合结构，充分发挥钢材抗拉与混凝土抗压的双重优势。相较于传统方法，该工法具有三大突出优势：

　　1.空间节约性：较增大截面法减少90%以上空间占用;

　　2.性能优越性：对比碳纤维加固，刚度提升幅度提高30%-40%，且耐候性更佳;

　　3.施工高效性：相比外包混凝土，工期缩短50%，尤其适用于商业综合体、工业厂房等需快速改造的场所。

　　标准化工艺流程

　　1.表面处理：采用喷砂凿毛工艺，确保混凝土表面平整度≤3mm/m²，剔除松散层至露出骨料;

　　2.钢板预制：激光切割下料，公差控制在±0.5mm内，坡口角度精确至35°±2°;

　　3.定位焊接：采用CO₂气体保护焊，实施"对称跳焊法"，层间温度严格控制在120℃以下;

　　4.压力灌浆：使用流动性≥300mm的高强无收缩灌浆料，灌注压力维持在0.3-0.5MPa;

　　5.养生养护：环境温度>5℃时湿养护不少于7天，强度检测达标后卸除临时支撑。

　　全周期质量控制体系

　　材料控制：

　　钢板须符合GB/T 3274-2017标准，屈服强度偏差≤10MPa;

　　灌浆料28天抗压强度≥65MPa，膨胀率控制在0.02%-0.1%范围。

　　工艺控制：

　　采用红外热成像仪监测焊接区域温度梯度，防止局部过热;

　　灌浆密实度检测采用冲击回波法，缺陷区域面积占比≤3%。

　　验收标准：

　　粘结强度现场拉拔试验值≥2.5MPa;

　　加固后柱体垂直度偏差≤H/1000且≤15mm。

　　典型工程实践

　　案例一：商业综合体改造

　　项目背景：某地下车库需提升50%承载力应对业态调整

　　关键技术：采用8mm厚Q345B钢板，环向加焊50×5扁钢缀条

　　实施效果：静载试验显示极限承载力达原设计值的1.63倍

　　案例二：历史建筑抗震加固

　　特殊需求：文物建筑需保持外立面原貌

　　创新措施：内嵌式钢板布置配合仿古面层修复技术

　　抗震验证：ETABS分析表明结构延性系数由2.1提升至3.4

　　技术发展方向

　　1.材料创新：研发纳米改性灌浆料，预计可提升粘结强度30%以上;

　　2.工艺升级：推广机器人自动焊接技术，将施工精度提高至±0.2mm;

　　3.智能监测：植入光纤传感器实现加固构件的长期健康监测。

　　该工法通过十余项工程验证，已形成完整的技术标准体系，未来将在城市更新、历史建筑保护等领域发挥更大价值。
