冷库作为现代冷链物流体系的重要组成部分，广泛应用于食品、医药、化工等行业。其设计质量直接影响存储效果、能耗控制及运营效率。冷库建筑设计图纸作为施工的基础依据，必须科学合理，兼顾功能性与经济性。

　　冷库建筑设计图纸的基本构成

　　建筑平面布局图

　　平面布局图是冷库设计的基础，需明确冷库的功能分区，如冷藏区、冷冻区、缓冲间、设备间等。合理的布局应确保物流顺畅、减少冷量损失，并符合卫生与安全规范。

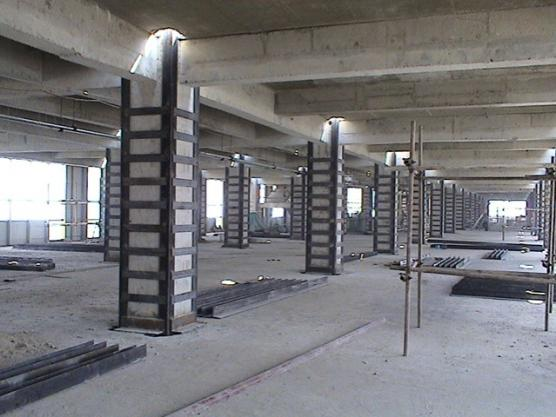

　　结构设计图

　　结构设计图包括墙体、屋顶、地面的构造方式，需考虑保温层厚度、防潮层设置及承重能力。冷库建筑通常采用钢结构或钢筋混凝土结构，以确保长期低温环境下的稳定性。

　　制冷系统布置图

　　制冷系统是冷库的核心，设计图纸需明确压缩机、冷凝器、蒸发器、管道等的安装位置，并优化气流组织，确保温度均匀分布。

　　电气与控制系统图

　　冷库的电气设计需满足高湿度、低温环境的要求，包括照明、温控系统、安全报警装置等。自动化控制系统可提高能效，减少人工干预。

　　保温与防潮设计图

　　冷库的保温性能直接影响能耗，设计图纸需详细标注保温材料(如聚氨酯、挤塑板)的厚度与铺设方式，并设置有效的防潮层，防止冷凝水损坏建筑结构。

　　消防与安全设计图

　　冷库属于高风险场所，设计图纸需符合消防规范，包括防火分区、应急通道、自动喷淋系统等，确保人员与货物安全。

　　冷库建筑设计的关键要素

　　温度分区设计

　　不同货物对存储温度要求不同，冷库通常划分为：

　　高温冷库(0℃~10℃)：适用于果蔬、乳制品等。

　　低温冷库(-18℃~-25℃)：用于冷冻肉类、海鲜等。

　　超低温冷库(-30℃以下)：用于特殊医药或科研用途。

　　设计图纸需明确各温区的空间划分，并优化制冷系统配置，避免冷量浪费。

　　保温材料选择

　　保温层的设计直接影响冷库的能耗，常见材料包括：

　　聚氨酯(PU)：导热系数低，保温性能优异，但成本较高。

　　挤塑聚苯板(XPS)：防潮性好，适用于地面保温。

　　岩棉：防火性能好，但保温效果略逊于聚氨酯。

　　设计图纸需根据冷库用途选择合适的保温材料，并合理计算厚度，确保热阻符合标准。

　　气流组织优化

　　冷库内部空气流动不均可能导致局部温度过高或结霜，设计图纸应合理布置冷风机或蒸发器，确保冷空气均匀分布，减少“热点”和“冷桥”现象。

　　节能设计

　　冷库是能耗大户，设计图纸应考虑以下节能措施：

　　采用变频压缩机，根据负载调节制冷量。

　　优化门洞设计，减少冷气泄漏(如设置风幕机或快速冷库门)。

　　利用自然冷源(如冬季预冷)降低能耗。

　　防潮与防结露措施

　　冷库内外温差大，易产生冷凝水，导致保温层失效或结构腐蚀，设计图纸需设置：

　　隔汽层：防止水蒸气渗透(如采用铝箔或PE膜)。

　　排水系统：合理设计地面坡度及排水沟，避免积水。

　　冷库建筑设计图纸的优化策略

　　采用BIM技术优化设计

　　建筑信息模型(BIM)可进行三维可视化设计，提前发现管线冲突、结构不合理等问题，减少施工变更，提高设计精度。

　　模块化设计

　　预制装配式冷库可缩短施工周期，降低建造成本。设计图纸可采用标准化模块，便于后期扩建或改造。

　　智能化控制

　　结合物联网(IoT)技术，设计图纸可集成智能温控、远程监控等功能，提高冷库管理效率。

　　绿色环保设计

　　采用环保制冷剂(如CO₂或氨)。

　　利用太阳能或余热回收系统降低能耗。

　　常见问题及解决方案

　　冷库门设计不合理导致冷量损失

　　解决方案：采用电动平移门或快速卷帘门，并加装风幕机。

　　地面冻胀问题

　　解决方案：在地基设计中增加防冻加热系统，或采用高密度保温材料。

　　制冷系统效率低

　　解决方案：优化管道布局，减少弯头数量，降低压降损失。
